هوائيّ هواء أرجوحة مشبك أسطوانة 0°- 90° يدور زاوية

هوائيّ هواء أرجوحة مشبك أسطوانة 0°- 90° يدور زاوية

  • هوائيّ هواء أرجوحة مشبك أسطوانة 0°- 90° يدور زاوية
هوائيّ هواء أرجوحة مشبك أسطوانة 0°- 90° يدور زاوية
تفاصيل المنتج:
مكان المنشأ: Ningbo الصين (برّ رئيسيّ)
اسم العلامة التجارية: FLUIDAC or OEM
إصدار الشهادات: ISO9001
رقم الموديل: ASC-25-S-L-90
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 قطعة
الأسعار: USD10--
تفاصيل التغليف: صندوق, علبة, حالة خشبيّ, منصّة نقّالة
وقت التسليم: ضمن 20 يوم بعد يستلم دفع أو راسب
شروط الدفع: tt Advance/30% راسب, 70% بنسخة فاتورة oflading, ويسترن يونيون, MoneyGram, باي بال
القدرة على العرض: 5000 قطعة شهريا
اتصل
مفصلة وصف المنتج
مشبك سلاح: عزلت/ضعف يدور زاوية: 90°
تتحمل حجم: 25mm-63mm حركة أسلوب: عمل مزدوج
اسم المنتج: هوائيّ هواء أسطوانة يعمل وسط: Filtered كبس هواء
تسليط الضوء:

خطي المحرك,غاز أسطوانة

,

Gas Cylinder

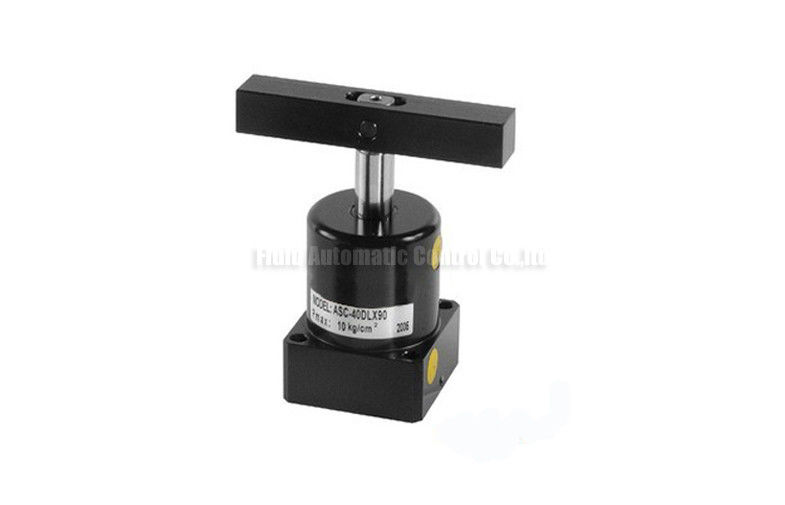

هوائيّ هواء أرجوحة مشبك أسطوانة 0°- 90° يدور زاوية

هواء نوع ASC double acting هوائيّ هواء أرجوحة يقمط أسطوانة تجويف حجم 25mm-63mm e.g. ASC-25-S-L-90 مع 90°Rotating زاوية e.g ASC-25S-L-90





تفصيل سريع:




* هواء نوع ASC هوائيّ هواء أرجوحة يقمط أسطوانة

* المنتوج مثاليّ لإنتاج الضخم على للأغراض الخاصة آلة وموجه على يعدّ مركز. هو للغاية سيحسن إنتاج فعالية

* عندما الهواء يشغل أسطوانة, والمكبس بستون يتحرّك إلى الأسفل, ال يقمط سلاح سيترجّح إلى زاوية مصنّف, بعد ذلك هو يخفّض إلى أن القطعة شغل قمطت بأمان.

* أن يتفادى حركة سريع دفق تحكم أيضا اقترحت صمام أن يربط إلى الهواء مدخل ميناء (a, b) على الأرجوحة مشبك أسطوانة. لا يقمط قطعة شغل بينما المشبك يكون يترجّح أن يتفادى يضرّر على الأسطوانة برميل وجزء داخليّ.

* عندما تطلّبت يزيد طول من يقمط سلاح, يوقن لا يتجاوز 1,5 وقت من الطول أصليّ.

* الأسطوانة جسم مصنوع من ألومنيوم سبيكة. سطح يستعصي غشاء يعامل لنعومة أقصى على سطح داخليّ وطويل خدمة حياة.

* مزدوج عمل حركة أسلوب, تجويف حجم 25mm, 32mm, 40mm, 50mm, 63mm

* نوع مختلف لقابل للانتقاء في وظيفيّ, قاعدة ويربط.

* يدور زاوية 0°, 45°, 60°, 90°for خيار




مواصفة:




يمرّ رمز

ASC

MF

25

s

l

90

ASC: معياريّ هواء أرجوحة مشبك أسطوانة ضعف عمل

نوع

تجويف حجم

مشبك سلاح

إتجاه من يدور

زاوية من يدور

فراغ: خطّ نوع شبكة الأنابيب

25:25 mm

s: وحيد

l: أيسر

90:90 º

MF: مشعب مع دفق تحكم نوع

32:32 mm

سيدة: مع magnet type

40:40 mm

45:45 º

fa: شفير نوع

50:50 mm

d: ضعف

r: حق

TB: يلولب جسم نوع

63:63 mm

60:60 º




مواصفة

تجويف حجم (mm)

25

32

40

50

63

عمل سائل

Filtered كبس هواء

ضغط إحتمال

1.0MPa

يشغل ضغط

0.1~0.7MPa

عمل نموذج

عمل مزدوج

قطر المكبس بستون قضيب (mm)

Ø14

Ø16

Ø16

أرجوحة إصابة (mm)

9

11

13

مدّد يقمط إصابة معياريّ/(mm)

13

15/30

17/34

منطقة يضغط عملّيّة سحب (cm ²)

3,37

6,03

10,56

16,49

28,03

منطقة يضغط دفع (cm ²)

4,91

8,04

12,57

19,63

31,17

نظريّ يقمط قوة 5kg/cm ²

20

36

63

99

168



هوائيّ هواء أرجوحة مشبك أسطوانة 0°- 90° يدور زاوية 0
هوائيّ هواء أرجوحة مشبك أسطوانة 0°- 90° يدور زاوية 1
أسطوانة هوائيّ, هواء أسطوانة, هواء أرجوحة يقمط أسطوانة
