| مكان المنشأ: | نينغبو الصين (البر الرئيسي) |
| اسم العلامة التجارية: | FLUIDAC or OEM |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | MHW2-20D |
| الحد الأدنى لكمية: | 5 قطع |
|---|---|
| تفاصيل التغليف: | صناديق ، كرتون ، صناديق خشبية ، منصات نقالة |
| وقت التسليم: | في غضون 20 يومًا بعد تلقي الدفع أو الإيداع |
| شروط الدفع: | TT مقدما / إيداع 30٪ ، 70٪ عن طريق نسخة بيل أوف لادنج ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 1000 قطعة في الشهر |
| حجم تجويف: | 20 مم ~ 50 مم | نمط الحركة: | التمثيل المزدوج |
|---|---|---|---|
| متوسط العمل: | هواء | ضغط التشغيل: | 0.15 ~ 0.7 ميجا باسكال |
| درجة الحرارة المحيطة والسائل: | -10 درجة مئوية ~ + 60 درجة مئوية | تشحيم: | غير مطلوب |
| التكرار: | ± 0.2 مم | حجم الميناء: | M5 * 0.8 / Rc1 / 8 " |
| إبراز: | أسطوانة مزدوجة الفعل من سلسلة MHW,أسطوانة القابض الهوائية,أسطوانة الرف الزاوي |
||

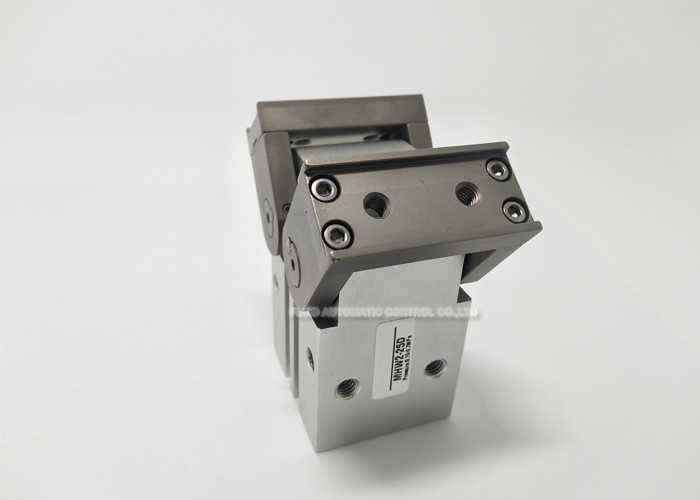

MHW سلسلة الزاوي الرف والجناح نوع الهواء فنجر القابض اسطوانة مزدوجة التمثيل
تفاصيل سريعة:
كود ترتيب:
| MHW | 2 | 20 | د | 1 |
| كود السلسلة: القابض الزاوي الهوائي نوع الرف والجناح |
كمية الاصبع: 2: 2 قطعة |
ثقب اسطواني: 20 مم ~ 50 مم |
نوع الإجراء: D: التمثيل المزدوج |
نوع الاصبع: فارغ: نوع مسطح (اساسي) 1: نوع الزاوية اليمنى (تصاعد استغلالها) |
تخصيص:
| تتحمل (مم) | 20 | 25 | 32 | 40 | 50 |
| متوسط العمل | هواء | ||||
| ضغط التشغيل | 0.15 ~ 0.7 ميجا باسكال | ||||
| درجة الحرارة المحيطة والسائل | -10 ℃ ~ + 60 ℃ | ||||
| التكرار | ± 0.2 مم | ||||
| تردد التشغيل الأقصى | 60c.pm | 30c.pm | |||
| نمط الحركة | التمثيل المزدوج | ||||
| تشحيم | غير مطلوب | ||||
| حجم الميناء | M5 * 0.8 | RC1/8 | RC1/4 | ||
| زاوية الفتح (كلا الجانبين) | ||
| حجم تجويف (مم) |
زاوية الفتح (كلا الجانبين) | |
| الافتتاح | إغلاق | |
| 20 | 180 درجة | -5 درجة |
| 25 | -6 درجة | |
| 32 | -5 درجة | |
| 40 | -5 درجة | |
| 50 | -4 درجة | |
أبعاد:
| تتحمل (مم) | أ | ب | ج | د | ه | F | جي | ح | أنا | ي | ك | إل | ماجستير | ميغا بايت | MC | MD | ص | ن | ا | س | الخامس | يو | ص | X | دبليو | ص | س | تي |
| 20 | 60 | 45 | 35 | 23 | 2 | 18 | 23 | 7 | 27 | 36 | 12 | 16 | M5 * 0.8 | M4 * 0.7 | M5 * 0.8 | 26 | 26 | 36 | 20 | 17 | عمق φ21 3 | 18 | 41 | 20 | 9 | 12 | ||
| 25 | 69 | 51 | 40 | 27 | 2 | 24 | 27 | 8 | 34 | 45 | 17 | 21 | M6 * 1 | M5 * 0.8 | M5 * 0.8 | 30 | 30 | 40 | 24 | 20 | عمق φ26 3 | 20 | 45 | 23 | 10 | 16 | ||
| 32 | 83.5 | 61.5 | 47 | 29 | 2 | 30 | 32 | 9 | 42 | 58 | 23 | 27 | M6 * 1 | M6 * 1 | Rc1 / 8 | 45 | 30 | 45 | 24 | 21 | عمق φ34 4 | 20 | 51 | 25 | 13 | 20 | ||
| 40 | 104.5 | 75.5 | 56.5 | 37.5 | 3 | 40 | 42 | 12 | 54 | 80 | 30 | 36 | M8 * 1.25 | M8 * 1.25 | Rc1 / 8 | 60 | 36 | 56 | 30 | 27.5 | φ42 عمق 4 | 28 | 67 | 33.5 | 14 | 20 | ||
| 50 | 136 | 96 | 69 | 48 | 4 | 56 | 58 | 17 | 70 | 112 | 44 | 52 | M10 * 1.5 | M10 * 1.5 | Rc1 / 4 | 80 | 40 | 66 | 40 | 36 | φ52 عمق 5 | 38 | 85 | 44 | 16 | 30 | ||
