مكان المنشأ: | Ningbo الصين (برّ رئيسيّ) |
اسم العلامة التجارية: | FLUIDAC or OEM |
إصدار الشهادات: | ISO9001 |
رقم الموديل: | MHL2-16-60-M9BW |
الحد الأدنى لكمية: | 1 قطعة |
---|---|
الأسعار: | USD20-- |
تفاصيل التغليف: | صندوق, علبة, حالة خشبيّ, منصّة نقّالة |
وقت التسليم: | ضمن 20 يوم بعد يستلم دفع أو راسب |
شروط الدفع: | TT مقدما / إيداع 30٪ ، 70٪ عن طريق نسخة بيل أوف لادنج ، ويسترن يونيون ، باي بال |
القدرة على العرض: | 10000 قطعة شهريا |
مادة: | الصلب والألومنيوم والنحاس | حجم تجويف: | 10 مم -40 مم |
---|---|---|---|
نمط الحركة: | الحركة المزدوجة | نطاق ضغط التشغيل: | 0.1 ~ 1.0 ميجا باسكال |
اسم المنتج: | القابض الهوائي | متوسط العمل: | هواء مضغوط مصفى |
تسليط الضوء: | هوائيّ هواء أسطوانة,خطي المحرك,Linear Actuator |

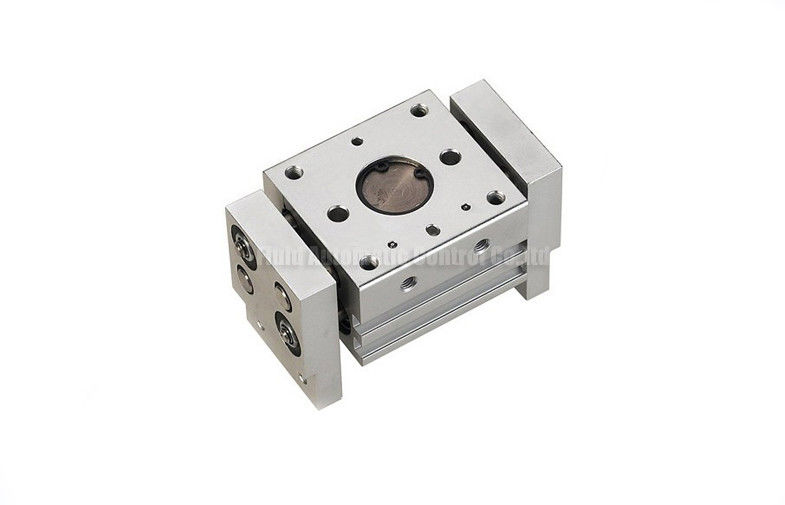

قابض هوائي متوازي 10 مم - 40 مم يعمل بإصبعين
MC نوع MHL متوازي الفتح الواسع هوائي القابض مزدوج الفعل حجم التجويف 10 مم -40 مم على سبيل المثال MHL2-16-60-M9BW مع المغناطيس وإصبعين
تفصيل سريع:
* SMC متساوي متوازي فتحة واسعة الهواء القابض سلسلة MHL2
* نمط حركة قياسي مزدوج الحركة ، ضربة طويلة
* وحدة واحدة يمكنها التعامل مع قطع العمل بأقطار مختلفة.
* يتم توفير قدر كبير من قوة الإمساك من خلال استخدام آلية مكبس مزدوج ، مع الحفاظ على تصميم مضغوط
* تُستخدم محامل الراتينج المشبعة بالزيت من النوع المزدوج مع دعامة معدنية لجميع الأعمدة.
* آلية حماية الغبار المدمجة.
* درجة عالية من الحرية للتركيب.
* تبديل السيارات قابل للتركيب.
* مع محامل التشحيم الذاتي ، خالية من التشحيم
* حجم التجويف: 10 مم ، 16 مم ، 20 مم ، 25 مم ، 32 مم ، 40 مم
بطاقة شعار: الاسطوانة الهوائية ، اسطوانة الهواء ، المحرك الخطي ، اسطوانة الغاز ، القابض الهوائي ، القابض الهوائي ، الاصبع الهوائي ، القابض الهوائي ذو الفتحة العريضة
تحديد:
كود ترتيب |
||||
MHL |
2 |
16 |
60 |
M9BW |
MHL: قابض هواء ذو فتح عريض متوازي مزدوج الحركة قياسي مع مغناطيس |
كمية الاصبع |
حجم تجويف |
فتح / إغلاق السكتة الدماغية |
M9B: مع مفتاح تلقائي |
10: 10 ملم |
حجم التجويف Dia.10: 20mm ، 40mm ، 60mm |
|||
16:16 ملم |
حجم التجويف Dia.16: 30mm ، 60mm ، 80mm |
|||
20:20 مم |
حجم التجويف Dia.20: 40mm ، 80mm ، 100mm |
|||
25: 25 ملم |
حجم التجويف Dia.25: 50mm ، 100mm ، 120mm |
فارغ: بدون مفتاح تلقائي |
||
32: 32 ملم |
حجم التجويف Dia.32: 70mm ، 120mm ، 170mm |
|||
40: 40 ملم |
حجم التجويف Dia.40: 100mm ، 160mm ، 200mm |
تخصيص |
||||||
حجم التجويف (مم) |
10 |
16 |
20 |
25 |
32 |
40 |
متوسط العمل |
هواء مضغوط مصفى |
|||||
نمط الحركة |
الحركة المزدوجة |
|||||
نطاق ضغط التشغيل (الأم) |
0.15 ~ 0.6 |
0.1 ~ 0.6 |
||||
درجة الحرارة المحيطة |
-10 ~ 60 درجة مئوية |
|||||
التكرار (مم) |
± 0.1 |
|||||
تشحيم |
غير مطلوب |
|||||
قوة القابض الفعالة (N) عند 0.5 ميجا باسكال |
14 |
45 |
74 |
131 |
228 |
396 |
المقياس التقني |
|||||
نموذج |
حجم التجويف (مم) |
أقصى تردد تشغيل (CPM) |
فتح / إغلاق الشوط (مم) L2-L1 |
العرض عند الإغلاق (مم) (L1) |
العرض عند الفتح (مم) (L2) |
MHL2-10-20 |
10 |
60 |
20 |
56 |
76 |
MHL2-10-40 |
40 |
40 |
78 |
118 |
|
MH2-10-60 |
60 |
96 |
156 |
||
MHL2-16-30 |
16 |
60 |
30 |
68 |
98 |
MHL2-16-60 |
40 |
60 |
110 |
170 |
|
MHL2-16-80 |
80 |
130 |
210 |
||
MHL2-20-40 |
20 |
60 |
40 |
82 |
122 |
MHL2-20-80 |
40 |
80 |
142 |
222 |
|
MHL2-20-100 |
100 |
162 |
262 |
||
MHL2-25-50 |
25 |
60 |
50 |
100 |
150 |
MHL2-25-100 |
40 |
100 |
182 |
282 |
|
MHL2-25-120 |
120 |
200 |
320 |
||
MHL2-32-70 |
32 |
30 |
70 |
150 |
220 |
MHL2-32-120 |
20 |
120 |
198 |
318 |
|
MHL2-32-160 |
160 |
242 |
402 |
||
MHL2-40-100 |
40 |
30 |
100 |
188 |
288 |
MHL2-40-160 |
20 |
160 |
246 |
406 |
|
MHL2-40-200 |
200 |
286 |
486 |
قائمة أجزاء المكونات |
|||
لا. |
ديكريبتيون |
مادة |
ملحوظة |
1 |
الجسم |
سبائك الألومنيوم |
الصعب بأكسيد |
2 |
اصبع اليد |
سبائك الألومنيوم |
الصعب بأكسيد |
3 |
ذراع الكباس |
ستانلس ستيل |
|
4 |
رف |
ستانلس ستيل |
|
5 |
جناح الطائر |
الكربون الصلب |
|
6 |
غطاء ترس |
الكربون الصلب |
مطلي نيكل الكتروني |
7 |
محور الجناح |
ستانلس ستيل |
نيتريد |
8 |
مكبس |
نحاس |
|
9 |
مكبس أ |
نحاس |
|
10 |
مكبس ب |
نحاس |
|
11 |
مكبس أ |
ستانلس ستيل |
|
12 |
غطاء قضيب |
سبائك الألومنيوم |
المعالجة بالكروم |
13 |
الوفير |
يوريتان مطاط |
|
14 |
مقطع |
الفولاذ المقاوم للصدأ سلك الربيع |
|
15 |
مغناطيس المطاط |
مطاط صناعي |
|
16 |
مغناطيس |
|
نيكل مطلي |
17 |
غطاء قضيب الختم ب |
الصلب المدرفلة على البارد |
مطلي نيكل الكتروني |
18 |
غسالة |
ستينس ستيل |
نيتريد |
19 |
تحمل |
زيت يحتوي على بولي أسيتال مع معدن خلفي |
|
20 |
تحمل |
زيت يحتوي على بولي أسيتال مع معدن خلفي |
|
21 |
يو الجوز |
الكربون الصلب |
نيكل مطلي |
22 |
حلقة الاحتفاظ على شكل R |
الكربون الصلب |
نيكل مطلي |
23 |
اكتب C حلقة الاحتفاظ |
الكربون الصلب |
نيكل مطلي |
24 |
موجة غسالة |
الصلب للربيع |
مغلفة بالفوسفات |
25 |
غسالة الربيع المخروطية |
الكربون الصلب |
نيكل مطلي |
